대우기계

모델

• 1ST
  (550×250, 550×750, 550×1000, 550×1500)

• 1SC
  (400×500, 400×1000, 400×1500)

주요 항목

• 제어 축 수: 2축

• 베드의 폭: 600㎜

• 가공할 수 있는 최대 직경 × 최대 길이

  • 1ST: 550×250 ~ 550×1500

  • 1SC: 400×500 ~ 400×1500

• 주축 구경: φ150

• 주축 회전 속도 범위: 10~2500 rpm

• 주축 변속 단계: DC 무단 × 4 (자동)

이송 관련

• 이송 거리 (X, Z 축)

  • X축: 550 ~ 1550㎜ (모델별 상이)

  • Z축: 300㎜

• 절삭 이송 속도: 0.01~10,000 mm/rev

• 급속 이송 속도: 10,000 mm/min (Z축), 5,000 mm/min (X축)

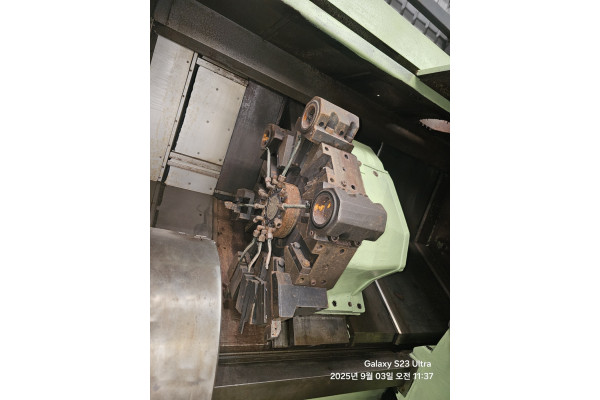

공구대

• 공구 수: 12개

• 공구 규격: 32×25 / φ63

심압대

• 심압축 이동 거리: 150㎜

• 심압축 구멍: MT No.6 (라이브센터 MT No.5)

베드

• 베드 길이: 1280~2280㎜

• 베드 폭: 580㎜

구동 모터

• 주축 모터: DC 22/30kW (연속/30분)

• 서보 모터: Z축 2.4kW, X축 1.5kW

• 유압 모터: 1.5kW

• 윤활 모터: 0.2kW

탱크

• 유압 탱크 용량: 40ℓ

• 절삭유 탱크 용량: 400ℓ

중량

• 기계 총 중량: 7,500kg ~ 10,500kg (모델별 상이)
